Schüttgut

Schüttgut (engl. bulk solid oder bulk material) bezeichnet ein Gemenge aus einer Vielzahl von festen, diskreten Partikeln oder Körnern, das sich in seiner Gesamtheit makroskopisch sowohl wie ein Festkörper als auch wie eine Flüssigkeit verhalten kann (Dazu mehr im wissenschaftlichen Teil). Es bildet eine eigenständige Materialklasse der Mechanik, deren Verhalten stark von den Kontaktdynamiken der einzelnen Partikel (Mikroebene) sowie den äußeren Spannungsfeldern (Makroebene) abhängt.

Industrielle Bedeutung von Schüttgut

Schüttgüter stellen bezogen auf das globale Transport- und Verarbeitungsvolumen die bedeutendste Form fester Materie dar. Sie umfassen Primärrohstoffe (Erze, Kohle, Baustoffe), Agrarprodukte (Getreide, Futtermittel) sowie veredelte Chemie- und Pharmaprodukte (Pellets, Granulate, Wirkstoffpulver). Die Beherrschung der Schüttgutmechanik ist eine fundamentale Voraussetzung für die energieeffiziente und störungsfreie Handhabung in der Verfahrenstechnik und Logistik.

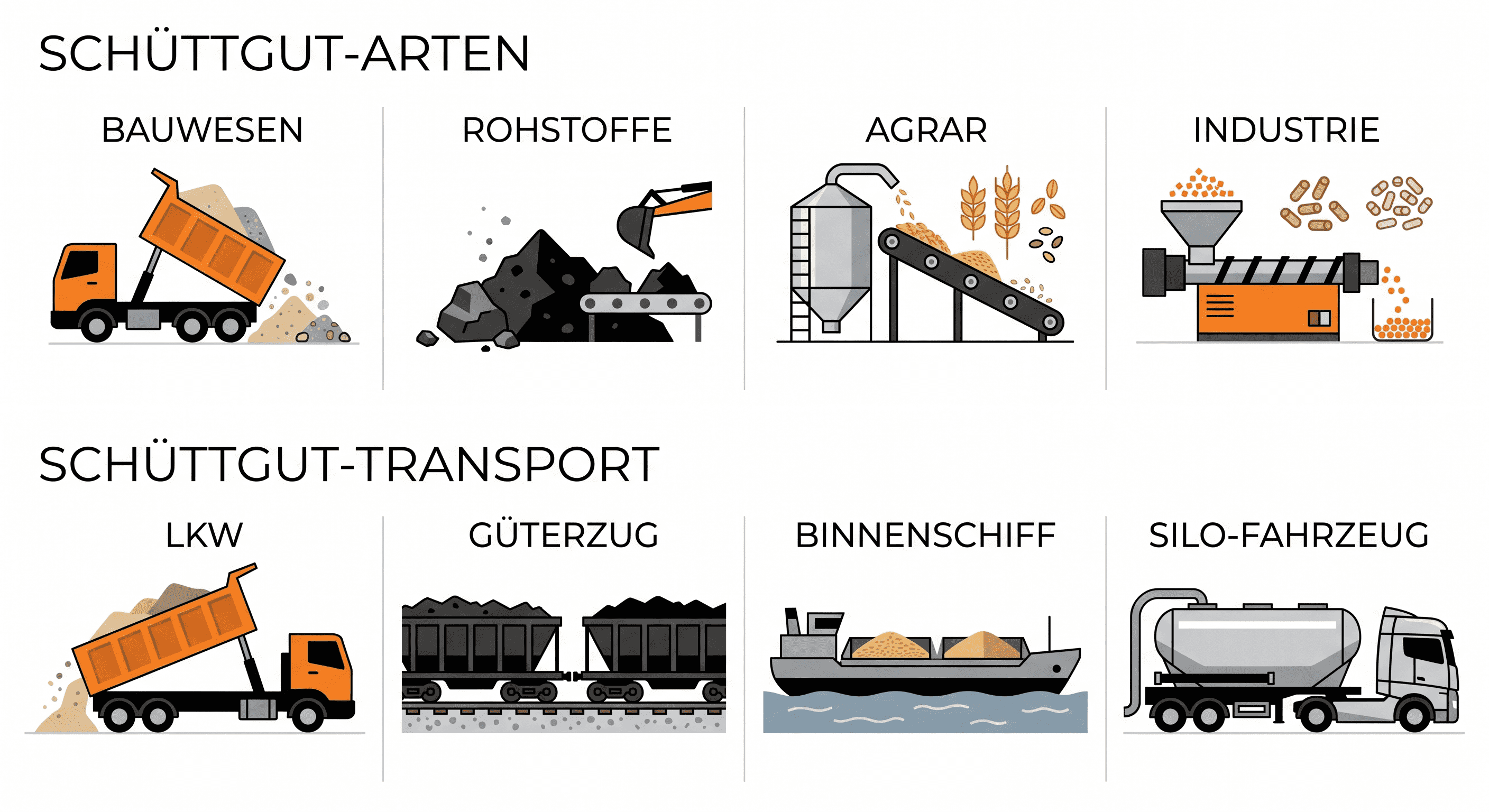

Verschiedene Arten von Schüttgut. Grafik: Erstellt mit KI

Praxis und Logistik: Wie Schüttgut bewegt wird

Während die klassische Logistik in Paketen, Paletten oder Containern denkt (dem sogenannten Stückgut), ist die Schüttgutlogistik eher der Umgang mit einem zähen Strom. Ob Getreide, Sand, Zement, Kaffeebohnen oder Kunststoffgranulat: Schüttgut wird nicht einzeln gezählt, sondern in Tonnen oder Kubikmetern gemessen. Die größte Herausforderung liegt darin, dass sich dieses Material extrem unberechenbar verhalten kann – manchmal fließt es wie Wasser, manchmal blockiert es wie massiver Fels.

Die logistischen Besonderheiten von Schüttgut

Wer Schüttgut transportieren oder lagern will, muss die speziellen Eigenheiten des jeweiligen Materials genau kennen:

• Verhaken und Verstopfen: Raue oder feuchte Partikel verhaken sich ineinander. In Trichtern und Rohren bauen sie regelrechte Brücken, die den Materialfluss plötzlich stoppen.
• Entmischung (Segregation): Wenn man ein Müsli schüttelt, wandern die schweren Nüsse nach unten und die leichten Haferflocken nach oben. Genau das passiert auch beim Transport von Schüttgut in LKW oder auf Förderbändern. Eine homogene Mischung kann so ungewollt wieder getrennt werden.
• Staub und Feuchtigkeit: Zement oder Mehl klumpen bei der kleinsten Menge Feuchtigkeit zu Beton oder festem Teig. Gleichzeitig wirbeln trockene Pulver extrem viel Staub auf. Das kann Materialverlust bedeuten und in geschlossenen Räumen zu gefährlichen Staubexplosionen führen.

Werkzeuge der Schüttgutlogistik

Weil man Schüttgut nicht einfach mit dem Gabelstapler greifen kann, nutzt die Logistik spezielle Anlagen.

Für kurze und mittlere Strecken in Fabriken kommen Stetigförderer zum Einsatz. Das sind Anlagen, die einen ununterbrochenen Materialstrom erzeugen:

• Förderbänder: Der Klassiker für Sand, Kohle oder Kies (oft kilometerlang).
• Schneckenförderer: Große rotierende Spiralen in Rohren, die das Material vorwärtsschieben (ideal für zähe oder staubige Güter).
• Pneumatische Förderung: Das Material wird wie in einer riesigen Rohrpost durch Rohre geblasen oder gesaugt. Perfekt für feine Pulver wie Mehl oder Zement, da alles komplett staubdicht verschlossen bleibt.
• Becherwerke: Senkrecht laufende Gurte mit kleinen Eimern (Bechern), die das Material wie ein Paternoster in die Höhe heben (z. B. um Silos zu befüllen).

Für den weltweiten Transport werden spezielle Schüttgutfrachter (Bulk Carrier), offene Güterwaggons oder Silo-LKW genutzt. Sollen kleinere Mengen an Endkunden geliefert werden, wird das Material oft in sogenannte Big Bags (riesige, reißfeste Kunststoffsäcke) abgefüllt und damit wieder zu klassischem Stückgut gemacht.

Was muss eine optimale Schüttgutlogistik leisten?

Um Millionen Tonnen an Material wirtschaftlich und sicher zu handhaben, muss eine gute Logistikkette vier Kernziele erfüllen:

Flussaufrechterhaltung (Flowability)

Die Anlagen müssen so designt sein (z. B. durch Rüttler an Silowänden oder speziell berechnete Auslaufwinkel), dass das Material niemals ins Stocken gerät. Ein blockiertes Silo legt oft die ganze Produktion lahm.

Schonende Förderung

Kaffeebohnen, Holzpellets oder Tierfutter dürfen beim Transport nicht zermahlen werden. Die Logistik muss die richtige Fördergeschwindigkeit und Technik wählen, um "Kornbruch" und Abrieb zu vermeiden.

Qualitätserhalt

Das System muss das Gut vor Regen, Luftfeuchtigkeit und Verunreinigungen schützen. Gleichzeitig muss die Technik so sanft arbeiten, dass sich fertige Gemische (z. B. Backmischungen oder Medikamentenpulver) auf dem Weg nicht wieder entmischen.

Arbeits- und Anlagensicherheit

Staubentwicklung vollständig zu vermeiden, steht bei feinen Schüttgütern an oberster Stelle. Nur durch geschlossene Systeme und Absauganlagen lassen sich gesundheitliche Belastungen der Mitarbeiter und die Gefahr von Explosionen bannen.

Bis hierher durchgehalten? Im zweiten, wissenschaftlichen Teil erklären wir kurz die Physik von Schüttgut.

Schüttgut: Physikalische Natur und Mikromechanik

Im Gegensatz zu kontinuierlichen Medien (Medien der Kontinuumsmechanik) oder klassischen Fluidsystemen weisen Schüttgüter charakteristische physikalische Sonderphänomene auf:

Heterogene Spannungstransportwege (Kraftketten)

Druck- und Scherbelastungen werden innerhalb eines Schüttguts nicht homogen verteilt. Sie übertragen sich über sogenannte Kraftketten (force chains) – stark verzweigte, kettenartige Ausrichtungen von Punktkontakten zwischen einzelnen Partikeln. Dies führt dazu, dass lokale Spannungsspitzen um ein Vielfaches höher sein können als der theoretische Mittelwert der Spannungsverteilung.

Der Janssen-Effekt (Silo-Druckverteilung)

In Flüssigkeiten steigt der hydrostatische Druck linear mit der Tiefe z an (p = ρ · g · z). In einem Schüttgut-Silo hingegen sättigt sich der vertikale Druck p_v ab einer bestimmten Tiefe asymptotisch ab. Die Wandreibung nimmt einen Großteil des Eigengewichts auf. Die vertikale Druckverteilung folgt der Janssen-Gleichung:

• ρ: Schüttdichte
• g: Erdbeschleunigung
• A: Siloquerschnittsfläche
• U: Siloumfang
• μ: Wandreibungskoeffizient
• K: Horizontallastverhältnis (K = σ_h / σ_v)

Reynolds-Dilatanz

Damit ein dicht gepacktes Schüttgut fließen oder scheren kann, müssen sich die Partikel übereinander hinwegbewegen. Dies zwingt das Feststoffgefüge zu einer Volumenausdehnung (Vergrößerung der Porenzahl), was als Dilatanz bezeichnet wird. Unter starker Kompression kann das Fließverhalten dadurch stark behindert werden.

Klassifikation und Kennzahlen von Schüttgütern

Schüttgüter werden anhand geometrischer, rheologischer und tribologischer Parameter klassifiziert.

Korngrößenbereiche

• Feinstpulver / Kohäsive Pulver: < 10 μm (van-der-Waals-Kräfte dominieren gegenüber der Schwerkraft)
• Pulver: 10 μm - 100 μm
• Feinkörniges Schüttgut: 100 μm - 2 mm
• Grobkörniges Schüttgut: > 2 mm

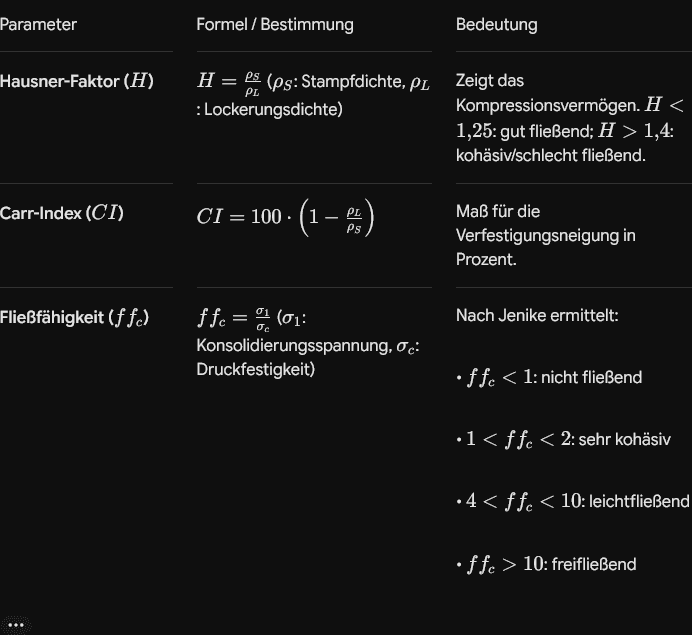

Kennzahlen der Fließfähigkeit

Parameter	Formel / Bestimmung	Bedeutung
Hausner-Faktor (H)	H = ρ_S / ρ_L (ρ_S: Stampfdichte, ρ_L: Lockerungsdichte)	Zeigt das Kompressionsvermögen. H < 1,25: gut fließend; H > 1,4: kohäsiv/schlecht fließend.
Carr-Index (CI)	CI = 100 · (1 - ρ_L / ρ_S)	Maß für die Verfestigungsneigung in Prozent.
Fließfähigkeit (ff_c)	ff_c = σ_1 / σ_c (σ_1: Konsolidierungsspannung, σ_c: Druckfestigkeit)	Nach Jenike ermittelt: • ff_c < 1: nicht fließend • 1 < ff_c < 2: sehr kohäsiv • 4 < ff_c < 10: leichtfließend • ff_c > 10: freifließend

Dynamik von Schüttgut: Entmischung und Silophänomene

Entmischungsmechanismen (Segregation)

Bei Bewegung (Lagerung, Transport, Umfüllung) neigen Polydispersions-Schüttgüter zur Entmischung:

• Perkolation: Kleinere Partikel fallen durch die Hohlräume (Poren) der sich bewegenden größeren Partikel nach unten.
• Trajektorienentmischung: Beim freien Wurf fliegen Partikel höherer Masse/Dichte aufgrund ihres Impulses weiter als feine Leichtstoffe.
• Anströmungs- / Fluidisierungseffekt: Feinstpartikel bleiben beim Befüllen im Luftstrom hängen und lagern sich bevorzugt an den Außenbereichen ab.

Silo-Betriebsstörungen

• Brückenbildung: Durch Partikelverhakung oder kohäsive Haftkräfte entsteht über der Auslauföffnung ein stabiler Gewölbebogen.
• Schachtbildung (Ratholing): Das Gut fließt nur vertikal über der Auslauföffnung ab; das restliche Material bleibt starr an den Wänden stehen.
• Silobeben (Silo Quake): Instabile Wechselwirkungen zwischen Kernfluss und Massenfluss sowie Stick-Slip-Effekte an den Silowänden führen zu niederfrequenten, strukturell gefährlichen Erschütterungen.

       BRÜCKENBILDUNG                       SCHACHTBILDUNG
      /---------------\                    /---------------\
     |     .....       |                  |  ...       ...  |
     |    .......      |                  |  ...  | |  ...  |
     |   /       \     |                  |  ...  | |  ...  |
     \__/  BRÜCKE  \__/                   \__/    | |    \__/
           [Auslauf]                              [Auslauf]

Messtechnik und Simulation für Schüttgüter

Zur präzisen Auslegung von Förder- und Lageranlagen reichen klassische Kennzahlen oft nicht aus. Moderne Schüttgutmechanik nutzt fortgeschrittene Simulations- und Analysewerkzeuge:

Schersimulation & Jenike-Scherzelle

Ermöglicht die Messung der inneren Reibung (φ_i), der Wandreibung (φ_w) sowie der effektiven Konsolidierungspannung unter definierten Normallasten.

Diskret-Elemente-Methode (DEM)

Numerisches Berechnungsverfahren, bei dem jedes einzelne Partikel als diskretes Objekt modelliert wird. Über Kontaktmodelle (z. B. Hertz-Mindlin-Modell) werden Stoß-, Reibungs- und Haftkräfte simuliert, um Misch-, Förder- und Abladevorgänge rechnerisch vorherzusagen.
