Der Stapler ist ein Flurförderzeug mit Hubeinrichtung. Der Begriff bezeichnet eine Gruppe von Flurförderzeugen, die primär für den horizontalen Transport sowie das vertikale Stapeln von Gütern konzipiert sind. Im Gegensatz zu einfachen Hubwagen verfügen Stapler über einen eigenen Antrieb und eine mechanische Hubeinrichtung. Sie bilden das infrastrukturelle Rückgrat der Intralogistik und ermöglichen die effiziente Ausnutzung von Lagerraum in der Höhe.
Konstruktionsmerkmale und physikalische Grundlagen von Staplern
Die technische Leistungsfähigkeit eines Staplers basiert zumeist auf dem Gegengewichtsprinzip. Bei der klassischen Bauform (Frontstapler) fungiert das Fahrzeugchassis inklusive schwerer Einbauten im Heck als Gegengewicht zur Last, die vor dem Drehpunkt der Vorderachse aufgenommen wird.
Ein zentrales Element ist das Hubgerüst, das je nach Ausführung als Simplex-, Duplex- oder Triplex-Mast konstruiert ist, um unterschiedliche Hubhöhen bei variierenden Bauhöhen zu erreichen. Die Steuerung erfolgt bei den meisten Modellen über eine Hinterachslenkung, was eine außergewöhnliche Manövrierfähigkeit auf engem Raum ermöglicht, jedoch aufgrund des ausschwenkenden Hecks eine spezifische Fahrerschulung erfordert.

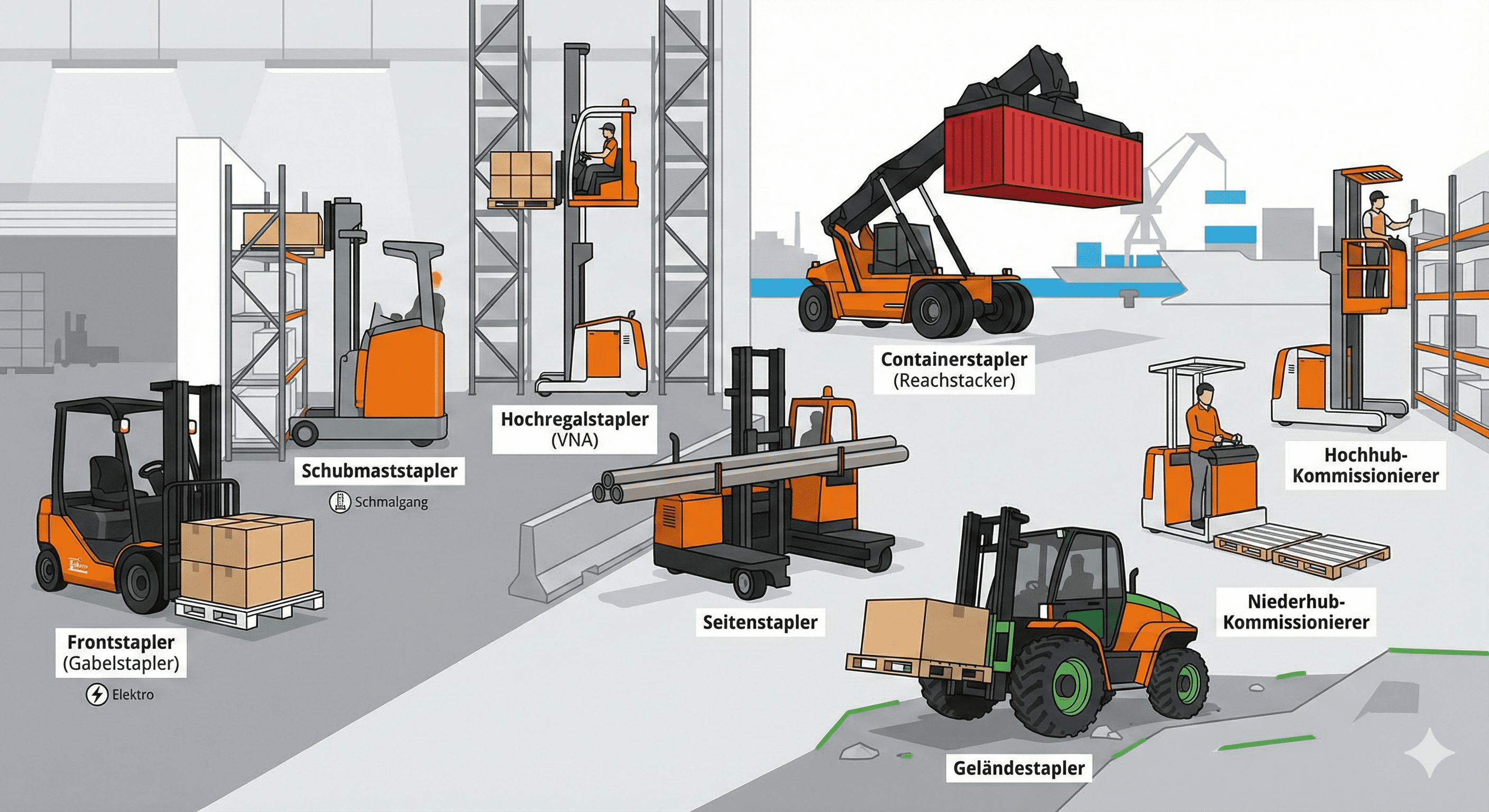

Grafik: Generiert mit KI
Systematik von Staplern nach baulichen Merkmalen (Technologische Unterscheidung)
Die bauliche Konstruktion richtet sich primär nach den Platzverhältnissen und der Beschaffenheit des Untergrunds:
- Frontstapler: Die universellste Form. Er trägt die Last vorne und benötigt aufgrund seines Gegengewichts im Heck eine vergleichsweise große Arbeitsgangbreite.
- Schubmaststapler: Diese für Innenlager optimierten Geräte reduzieren den Platzbedarf, indem sie den Mast zur Lastaufnahme ausfahren und die Last zum Transport in die Fahrzeugkontur zurückziehen. Dadurch liegt der Lastschwerpunkt innerhalb der Radbasis. Das erhöht die Stabilität und spart Gegengewichte ein.
- Seitenstapler: Diese Spezialgeräte sind für das Handling von Langgut (z. B. Profile, Rohre oder Holz) konzipiert. Die Last wird seitlich aufgenommen und längs zur Fahrtrichtung transportiert. Das ermöglicht die Durchfahrt durch schmale Hallentore und enge Fahrwege.
- Schmalgangstapler (VNA): Auch Hochregalstapler genannt. Das sind hochspezialisierte Geräte für Hochregallager, die oft schienengeführt oder induktiv gelenkt werden. Hier bewegt sich teilweise die gesamte Kabine mit dem Bediener in die Höhe (Man-up-Prinzip).
Systematik von Staplern nach Verwendungszweck (Funktionale Unterscheidung)
Neben der reinen Bauweise definiert oft der spezifische Prozessschritt in der Logistikkette die Bezeichnung des Geräts:
- Kommissionierstapler: Diese Geräte sind explizit für die Zusammenstellung von Aufträgen (Picking) ausgelegt (mehr dazu im Lexikonbeitrag Kommissionierung). Während Standardstapler ganze Paletten bewegen, erlauben Kommissionierer dem Bediener den Zugriff auf Einzelartikel. Bei Hochkommissionierern wird der Fahrerstand mit angehoben, sodass Entnahmen direkt aus den oberen Regalebenen möglich sind.
- Containerstapler (Reachstacker): Schwere Flurförderzeuge, die für den Umschlag von ISO-Containern in Häfen oder Bahnhöfen eingesetzt werden. Sie verfügen über Teleskopausleger und sogenannte Spreader zur Verriegelung der Container.
- Mitnahmestapler: Diese oft besonders leichten und kompakten Geräte sind am Heck von Lkws montiert. Sie ermöglichen dem Fahrer eine autarke Entladung beim Kunden, selbst wenn vor Ort keine Rampe oder Staplerinfrastruktur vorhanden ist.
- Geländestapler: Ausgestattet mit großvolumiger Bereifung und hoher Bodenfreiheit, finden sie Verwendung in der Forstwirtschaft oder auf Baustellen, wo befestigte Wege fehlen.
Antriebskonzepte und Sicherheit von Staplern
Die Wahl des Antriebs ist heute ein entscheidender Faktor für die Betriebskosten und den Einsatzort. Elektrostapler (zunehmend mit Lithium-Ionen-Technologie) dominieren den Innenbereich aufgrund ihrer Emissionsfreiheit. Treibgasstapler (LPG) und Dieselstapler werden vorrangig im Außenbereich eingesetzt, wo hohe Traglasten und eine schnelle Betankung im Vordergrund stehen.
Sicherheitstechnisch unterliegen Stapler strengen Prüfintervallen (in Deutschland etwa die jährliche UVV-Prüfung). Besonders kritisch ist das Lastdiagramm, welches dem Bediener vorgibt, welches Gewicht in welcher Höhe unter Berücksichtigung des Lastschwerpunktabstands sicher gehoben werden kann.
